Серия BioPel (BS) 10-40 кВт

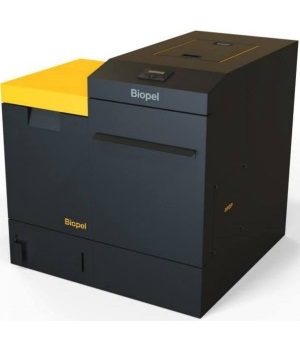

Пеллетные котлы ОРОР BioPel (BS) 10, 15, 20, 30, 40 кВт

Модели отопительных котлов отвечают самым высоким требованиям Европейского союза.Подходят для Украинских условий эксплуатации.

Информация для скачивания:
1. Схемы подключения (для всех котлов):
1.1 Твердотопливный котел
1.2 Котел на твердом топливе
1.3 Схема отопление три контура два котла
1.4 Схема подключения котла
1.5 Схема с контуром подмеса
1.6 Схема два котла, гидроуравниватель
1.7 Котел, ладдомат, гидрострелка
2. Инструкция 1, ннструкция 2
3. Проспект
4. Схемы подключения дымоходов
Все пеллетные котлы 10- 200 кВт
Все твердотопливные котлы
"Комбинированные котлы H4 EKO - пеллеты + дрова, брикеты, уголь"
5. Комплектующие для котлов на пеллетах

Преимущество пеллетных котлов серии ВіореІ
Пеллетные котлы серии Biopel - это полностью автоматические котлы, спроектированные для удобного, экономичного и экологичного отопления для частных домов, офисов, магазинов и объектов общественного пользования малой и средней мощности. Котлы Biopel позволяют работать автономно без присутствия оператора. Пеллетные котлы данной серии снабжены системой автоматической очистки теплообменника, сокращая необходимость обслуживания и поддерживая выский КПД=91-92 %. Котлы ВіореІ снабжены системой авторозжига, автоматической подачей топлива и в полной комплектации могут чистить себя и удалять золу из котла в отдельный ящик. В то же время котлы серии Biopel имеют очень низкие эмиссии и высокие экологические показатели. Серия пеллетных котлов ВіореІ имеют опцию удаленного контроля через интернет и комнатный термостат. Котлы могут комплектоваться компактным бункером для пеллет, объемом 250 кг, либо отдельным бункером до 3 тонн. Есть возможность использовать пневмотранспортировку пеллет от основного резервуара до котла на расстояние от 10 до 25 метров.

Топливо: пеллеты 6 - 8 мм
Мощность: 10 - 40 kW
Преимущество пеллетных котлов серии BIOPEL:
Экономная работа котла
- Экономичное отопление - эффективность 91,5 %
- Малое потребление пеллет
- Малый расход электроэнергии
Экологически чистое отопление
- наивысший 5-й класс эмиссии - низкие эмиссионные показатели
- Пеллеты - возобновляемый ресурс
Комфортная эксплуатация и обслуживание
- Легкая эксплуатация и контроль
- Возможность управления через PC
- Подключение комнатного термостата
- Опция автоматической очистки и удаления золы из котла
- Опция автоматической очистки теплообменника котла
Экономное использование площади котельной
- Компактный бункер не требует много места
- Горелка и бункер котла могут быть установлены справа и слева
Длительный срок эксплуатации
- Горелка из нержавеющей стали
- Надежная система электронного управления
- Надежная система авторозжига и модуляции мощности котла

Основные преимущества

	Практичная и экономичная работа
	Турбулизаторы Каждый котел снабжен турбулизаторами, которые улучшают теплообмен и процесс сжигания. Также возможна установка привода, который будет двигать турбулизаторы и очищать конвективную часть котла.

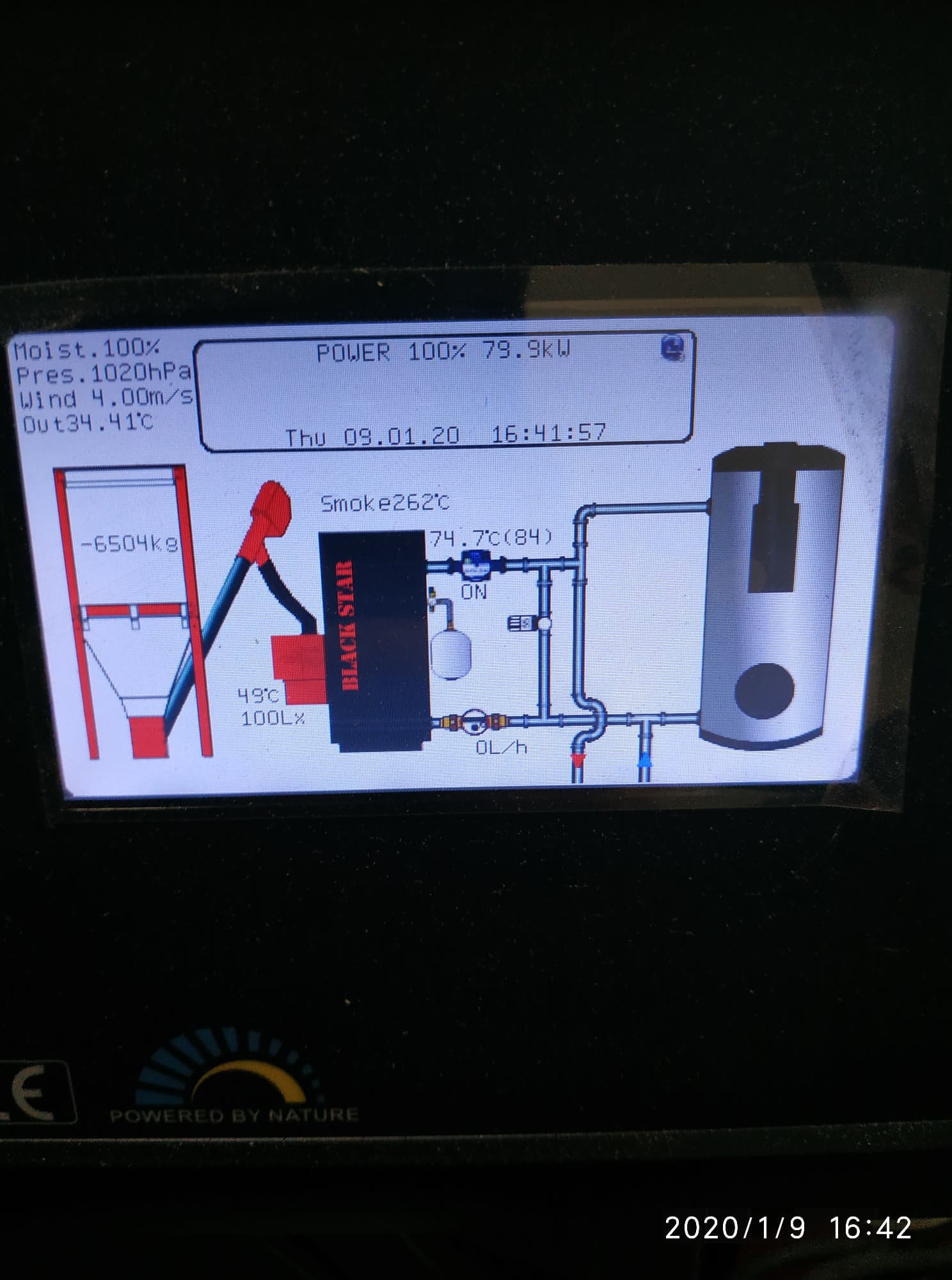

	INTERNET-модуль Современный сервис и эксплуатация котла управляется через компьютер. Web-модуль предостовляет доступ к котлу в любое время на расстоянии.
	Все котлы снабжены модулем управления 3-х и 4-х ходовым клапаном с сервоприводом.
	Экономное использование площади котельной
	Компактный бункер вместимостью 250 кг пеллет может быть установлен с правой или с левой стороны котла (для моделей мощностью 10-40 kW). Дизайн котла позволяет максимально экономно использовать пространство котельной, занимая площадь от 1.1 до 1.35 м2.
	Улучшенная дверь зольника Дверь зольника может открываться в любую сторону, облегчая доступ к котлу.
	USB подключение Каждый блок управления имеет USB выход для будущего обновления операционной системы котла.
	Надежная система авторозжига Система авторозжига, благодаря новой компановке горелки, защищена от механического повреждения.
	Простое подключение дополнительных устройств Система разъемов далает легким подключение дополенительных устроиств к блоку управления.

Дополнительные аксессуары для повышения комфорта и экономичности

	Lambda зонд
	Обеспечивает оптимальный процесс сжигания пеллет, контролируя количество кислорода в дымовых газах и подстраивая необходимое соотношение воздух/топливо, учитывая качество пеллет.
	Комнатный термостат
	Комнатный термостат контролирует температуру в комнате, поддерживая высокую степень комфорта.
	Вакуумная транспортировка пеллет

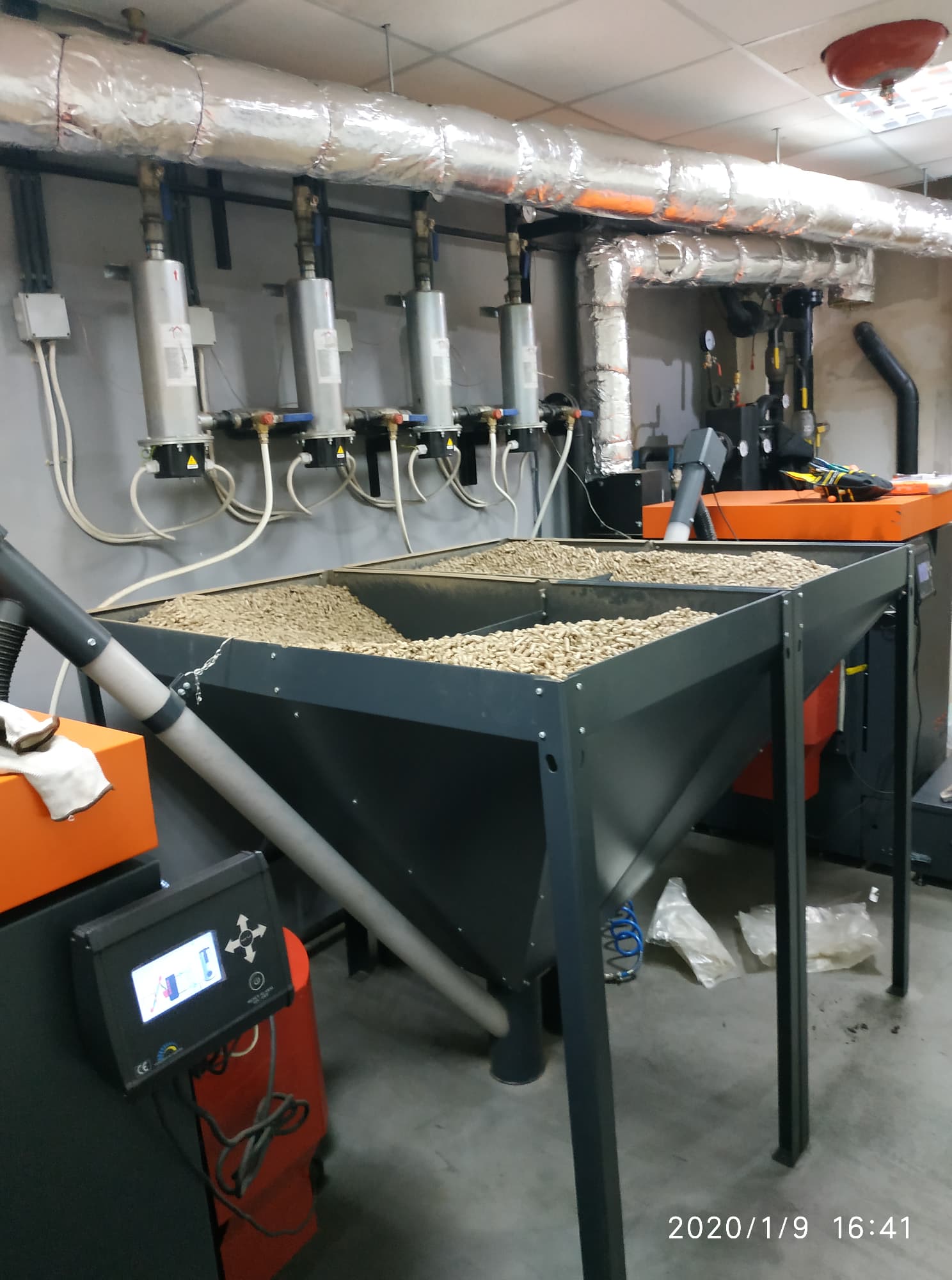

	Вакуумная транспортировка пеллет позволяет переносить пеллеты из основного бункера 1-3 тонны, который находится в отдельном помещении, в помещение котельной, на расстояние 10 - 25 метров. Таким образом исключается необходимость ручного труда при заполнения бункера котла пеллетами.
	Автоматическое удаление золы
	Система автоматического удаления золы собирает и удаляет всю золу с котла в отдельный наружный ящик, в котором зола прессуется, позволяя работать котлу без обслуживания длительное время 7-20 дней.
	Привод для очистки теплообменника
	Каждый котел снабжен турбулизаторами, которые повышают эффективность процесса сжигания пеллет. Установленный привод запускает турбулизаторы в движение, очищая теплообменик котла.
	Компрессорная очистка горелки
	Сдувает мощным импульсом воздуха шлак и золу с горелки, предотвращая засорение и остановку котла.
	GSM модуль
	Регулировка и обслуживание котла через мобильный телефон.

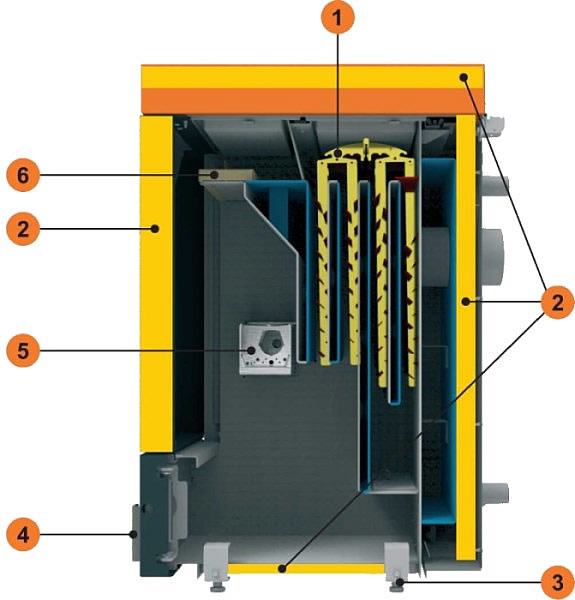

Схема котла и описание

Турбулизаторы-повышают эффективность сжигания и могут быть использованы для очистки теплообменника.
Изоляция - улучшает эффективность сжигания.
Регулируемые ножки - дают возможность установки на неровный пол.
Дверь зольника - может быть установлена, чтобы открываться влево или вправо.
Пеллетная горелка - оснащена съемной колосниковой решеткой.
Огнеупорный кирпич - обеспечивает двойную изоляцию, это уменьшает температуру верхней дверцы котла.

Варианты комплектации пеллетных котлов BIOPEL

Комплектация	Котел	Горелка	Шнек	Бункер	INTERNET подключение	Турбулизаторы	Аксессуары
Biopel line 1O	Biopel 1O	Biopel burner 10	Biopel шнек 2 м или 3 м	Biopel бункер 110 - 350 кг	Включено	В комплекте	Lambda зонд Вакуумная подача Автоматическое удаление золы Привод для чистки Компрессор GSM модуль
Biopel line 15	Biopel 10	Biopel burner 15			Включено	В комплекте
Biopel line 2O	Biopel 2O	Biopel burner 20			Включено	В комплекте
Biopel line 3O	Biopel 30	Biopel burner 30			Включено	В комплекте
Biopel line 4O	Biopel 40	Biopel burner 40			Включено	В комплекте

Комплектация	Котел	Горелка	Компактный бункер	INTERNET подключение	Турбулизаторы	Аксессуары
Biopel line 10	Biopel 10	Biopel burner 10		Включено	В комплекте	* Lambda зонд
Biopel line 15	Biopel 10	Biopel burner 15		Включено	В комплекте	Вакуумная подача Автоматическое
Biopel line 20	Biopel 20	Biopel burner 20	Biopel бункер 250 kg	Включено	В комплекте	удаление золы * Привод для чистки
Biopel line 30	Biopel 30	Biopel burner 30		Включено	В комплекте	* Компрессор
Biopel line 40	Biopel 40	Biopel burner 40		Включено	В комплекте	* GSM модуль

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Тип котла		Biopel 10	*Biopel15	Biopel 20	Biopel 30	Biopel 40
Номинальная мощность		10,32	15,6	20,91	31,7	42,48
Минимальная мощность			30 % от номинальной мощности
Топливо			Пеллеты диаметром 6 - 8 тт
КПД	%			91,5%
Объем воды в котле	л	43	43	43	59,3	83
Рабочая тяга дымохода	Ра	15 - 20	15 - 20	15 - 20	15 - 20	15 - 20
Максимальное рабочее давление	Ваг	2	2	2	2	2
Максимальная рабочая температура	°С	85	85	85	85	85
Минимальная рабочая температура	°С	65	65	65	65	65
Вес	кд	198	198	228	228	300
Размеры
А Высота	тт	1054	1054	1054	1054	1154
В Ширина	тт	455	455	555	555	655
С Глубина	тт	692	692	757	757	856
D Расположение дымоотвода	тт	708	708	708	708	808
Е Расположение патрубка подачи	тт			178
F Расположение патрубка обратки	тт	868	868	868	868	968
Диаметр патрубков подключения	DN			G1 1/4”
Диаметр дымохода	тт	130	130	150	150	150

Тип бункера	ст	80x80	Сотрай
Вместимость	кд	220	250
Вес	кд	29	95
А Высота	тт	1300	1210
В Ширина	тт	815	653
С Глубина	тт	815	1180
